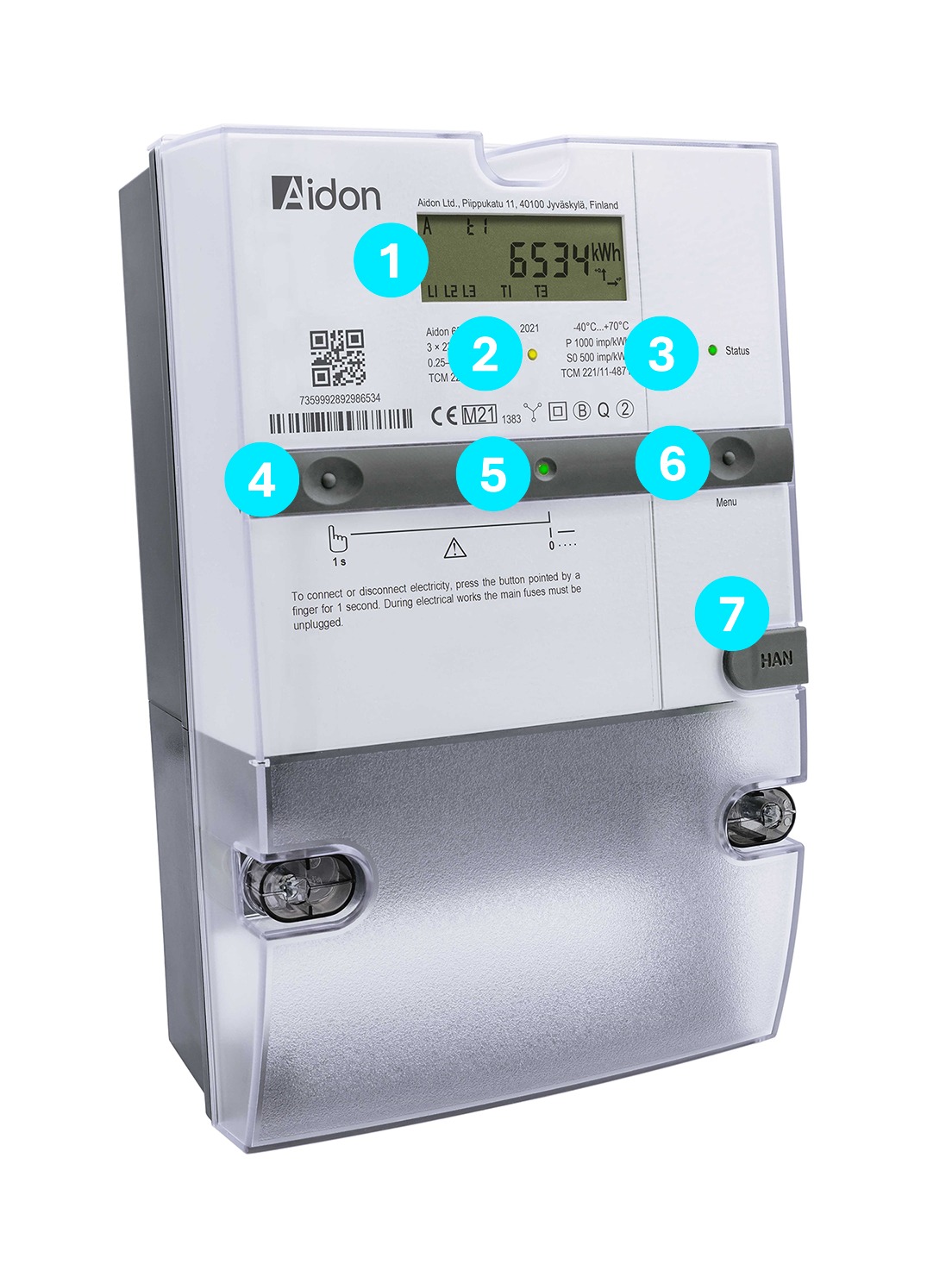

Elmätarens funktioner
1. Display
Displayen visar bland annat:
- Mätarställningar för förbrukning och produktion
- Datum och tid
- Ström och spänning per fas
Du växlar mellan de olika vyerna genom att trycka på displayknappen (6).
Indikatorerna L1, L2 och L3 visar att respektive fas har spänning fram till elmätaren.
2. Lysdiod för energipulser
Lysdioden blinkar i takt med din elanvändning.
- Långsammare blinkningar innebär lägre förbrukning
- Snabbare blinkningar innebär högre förbrukning
3. Lysdiod för kommunikationsstatus
Kommunikationslysdioden lyser normalt med ett fast grönt sken, vilket visar att kommunikationen fungerar som den ska.
4. Brytarknapp
Brytarknappen används för att slå till eller från strömmen till anläggningen.
- Håll knappen intryckt i cirka en sekund för att manövrera brytaren.
5. Lysdiod för brytarstatus
- Fast grönt sken – Strömmen är påslagen.
- Blinkande grönt sken – Strömmen är frånslagen.
- Blinkande rött sken – Strömmen har frånkopplats av oss. Kontakta kundservice för hjälp.
6. Displayknapp
Används för att bläddra mellan informationen som visas i displayen.
7. Lokalt kundgränssnitt (HAN-port)
Elmätaren är utrustad med en HAN-port som gör det möjligt att ansluta utrustning för energistyrning och uppföljning. Mer om HAN-port.
